高壓電纜是電力電纜的一種，是指用于傳輸10KV以上的電力電纜，多應用于電力傳輸?shù)闹鞲傻?。對?5KV以下的電纜，載流量還是和一般的電纜一樣計算。對于35KV及以上的電纜，應該按照經濟電流密度來進行計算載流量。接下來小編就為大家介紹一下高壓電纜載流量對照表、計算公式及影響條件。

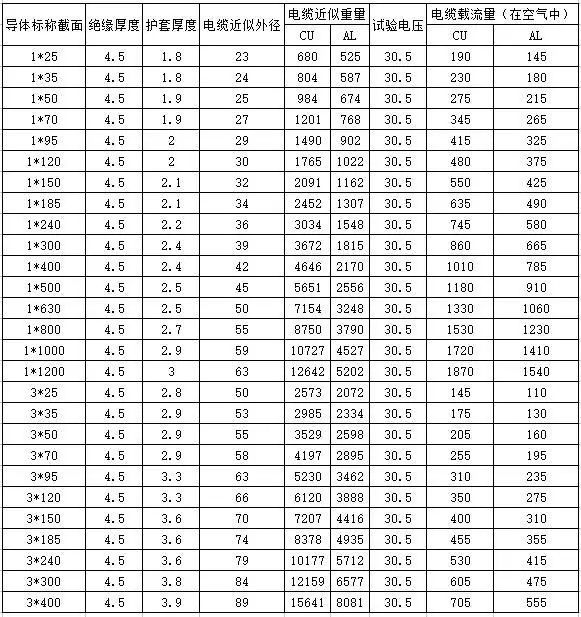

　　高壓電纜載流量對照表(以10KV高壓電纜為例)

　　YJV、YJLV-8.7/10KV、8.7/15KV交聯電力電纜

　　高壓電纜載流量計算公式

　　對于35KV及以上的電纜，在理論上講，高壓電纜載流量計算公式：

　　最大載流量(J)=電纜斷面積(A：mm2)×經濟電流密度(J:A/mm2)

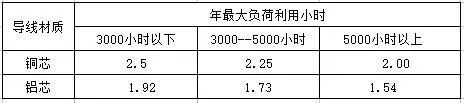

　　電纜經濟電流密度表：

　　經濟電流密度的單位是：安/平方毫米

　　高壓電纜載流量影響條件

　　以上公式為理想的條件下，高壓電纜載流量的計算，對于實際使用中，電纜系統運行環境及運行參數對導體截面選擇有非常大的影響，相同導體截面的電纜在不同環境和運行條件下，其載流量差別非常大。下面將逐個分析影響電纜載流量的各種因素。

　　1、電纜的埋設深度

　　為了保護埋設于地下的電纜，減少或者避免外力對其影響，一般電纜線路均要保證一定埋深。但是隨著埋深加大，電纜散熱條件也隨之變差，在允許最高運行溫度相同的條件下，電纜載流量也隨埋深加大而變小。

　　2、多回路電纜的互熱效應

　　當電纜多回路以密集形式敷設時，由于互熱效應將使多回路電纜之間散熱條件變差，所以載流量也相應地減少。

　　3、同回電纜相間距的影響

　　與多回電纜間互熱效應類似，同回電纜相間也存在互熱效應。

　　4、電纜系統周圍土壤溫度

　　電纜截面選擇也就是確定電纜允許電流，而允許電流是由芯線允許溫度決定的。芯線溫度不但與電流有關，也取決于周圍媒介溫度與熱阻。故埋地電纜周圍土壤溫度對載流量有較大影響。

　　5、土壤熱阻系數

　　在初步評估電纜載流量時，如土壤沒有非正常地干燥或與熱性。

　　通常對于較大規模的電纜系統，要求在設計前進行線路勘察時，作較詳細測量，確認線路沿線土壤熱阻系數。另外也應考慮到土壤熱阻系數隨季節變化。

　　6、其他相關數據

　　若電纜不是直埋敷設而是敷設在導管中，再埋設在地下，則除了需要收集以上的運行和環境數據外，還需導管的熱阻系數，其也是影響電纜載流量的重要數據。

　　以上內容就是小編為大家介紹的關于高壓電纜載流量對照表、計算公式及影響條件的相關內容。電纜對我們的日常生活有著至關重要的作用，建議正確考慮電纜的載流量(尤其是高壓電纜)最好查手冊和制造商提供為好。
